APPLICATION

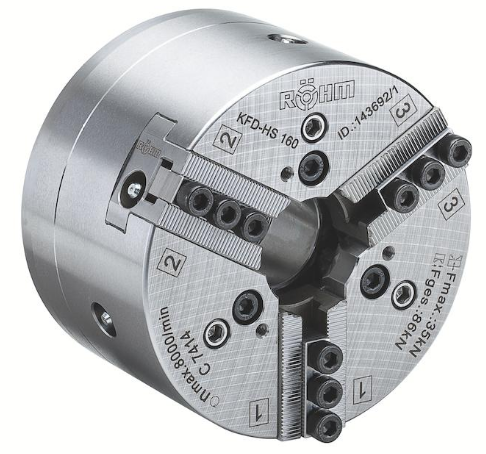

Premium power chucks with through-hole for maximum speeds and optimized
centrifugal forces.

TYPE
Power chuck available with cylindrical centre mount or short taper mount.
3-jaw version with serration (90°) or tongue and groove.
2-jaw version with serration (90°).

TECHNICAL FEATURES
- Universal construction of the piston connection (piston does not project into the
    spindle bore area, even with the piston position moved back)
- Long jaw guide
- Clamping inserts can be used for bar machining (special version)

CUSTOMER BENEFITS
» Low centrifugal force losses and high speeds thanks to special wedge hook system with annular piston
» Larger than average through-hole for wide range of workpieces
» Maximum precision thanks to rigid chuck construction

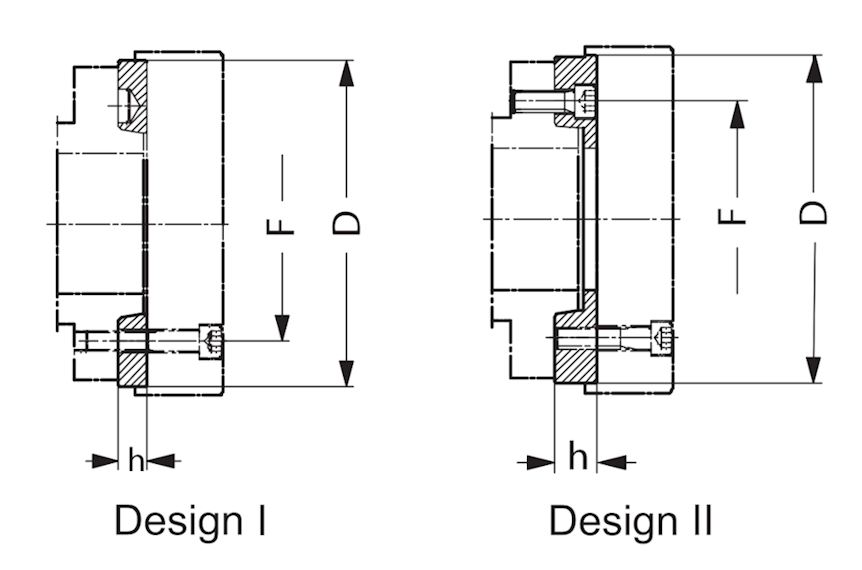

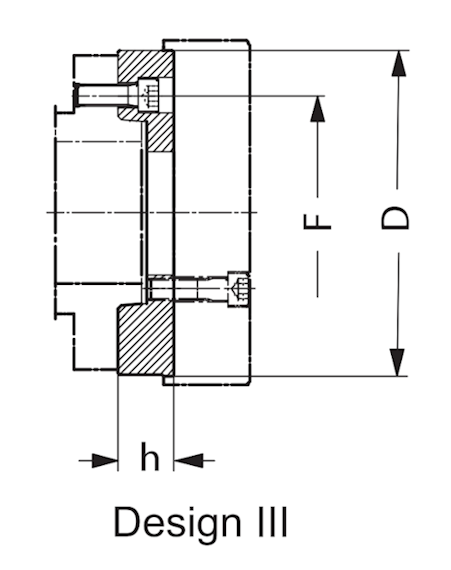

» If necessary quick conversion to a different spindle nose by simply exchanging the centering adapter
Included in the scope of delivery:
Chuck, chuck and jaw mounting screws, mounting wrench, slot nuts (without top jaws)

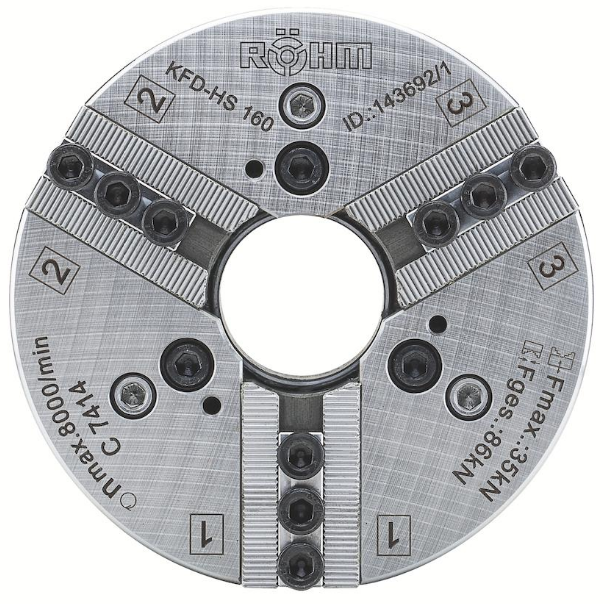

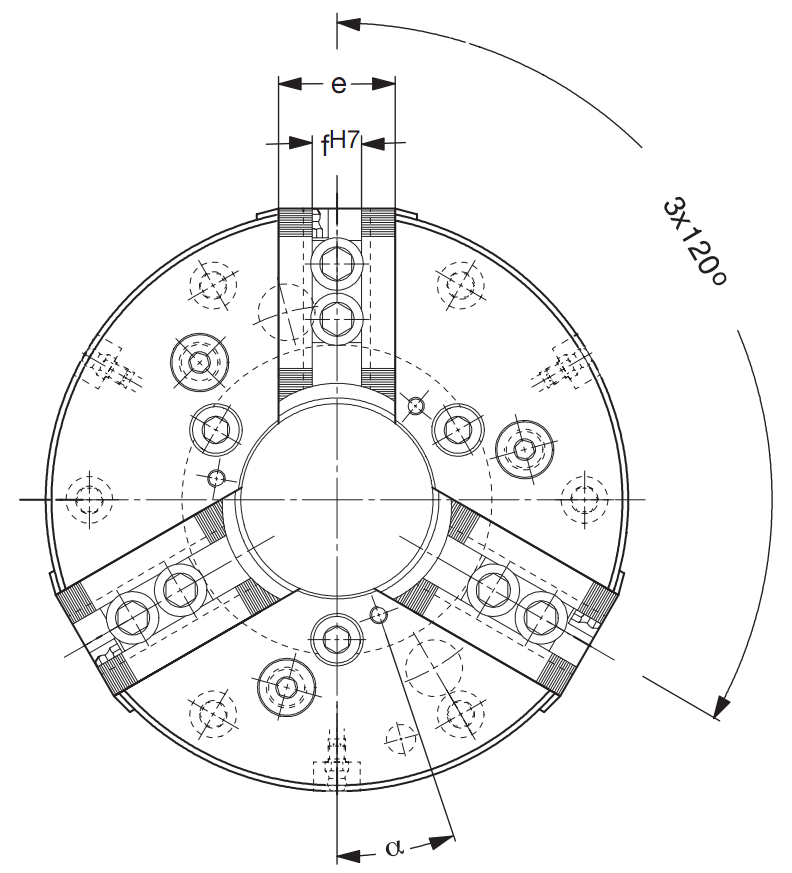

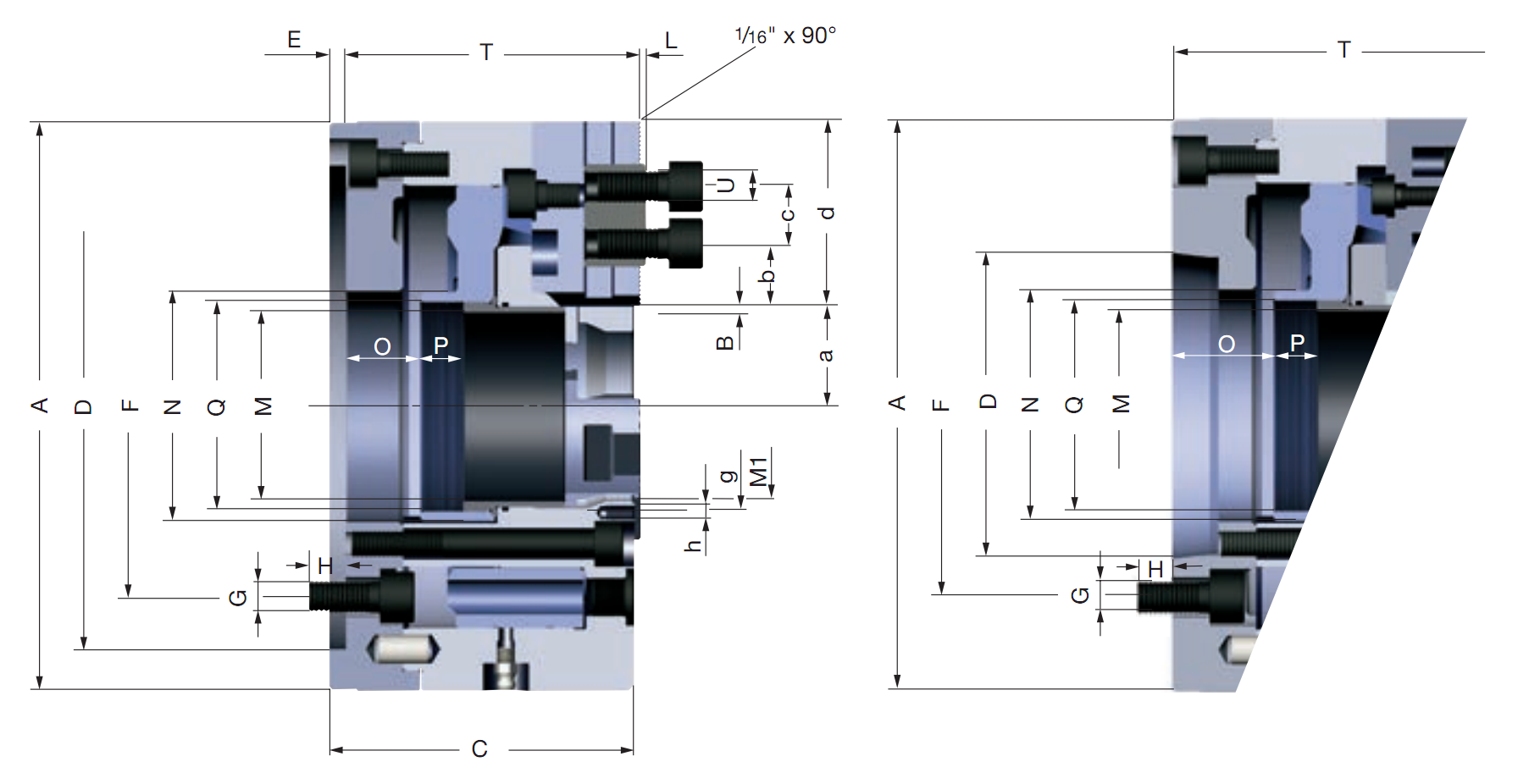

KFD-HS, 3-jaw, serration 90°


C15

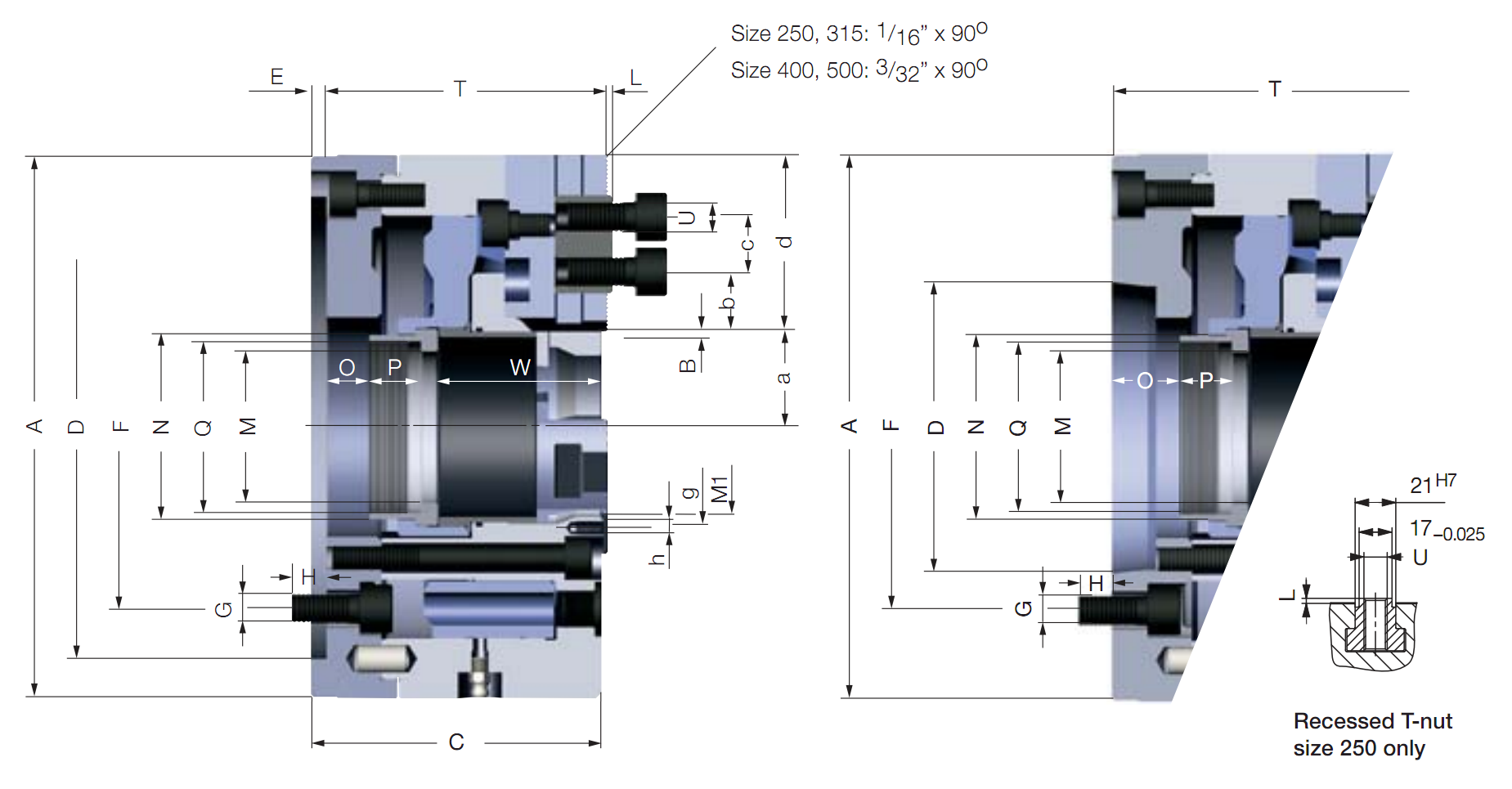

3-jaw power chuck KFD-HS, with tightening thread, serration 90°
Cylindrical centre mount, connection dimensions in acc. with DIN 6353 / short taper mount (KK) for ISO 702-1 (DIN 55026/55021)
 Item No.  149406  149405  144258  142690  143692  142478  144259▲  143893  143888  142479
 Size  110  110  140  140  160  160  175  175  200  200
 Number of jaws  3  3  3  3  3  3  3  3  3  3
 A mm  110  110  140  140  160  160  175  175  200  200
 Jaw travel B mm  3.2  3.2  3.2  3.2  4  4  4  4  5  5
 C mm  78  86  88  92  102  108  102  108  107  112
 Mount D  ZA 60  KK 4 1)  ZA 120  KK 5  ZA 140  KK 5  ZA 140  KK 5  ZA 170  KK 6
 E mm  6  13  6  15  6  16  6  16  6  16
 F mm  82.6  82.6  104.8  104.8  104.8  104.8  104.8  104.8  133.4  133.4
 G  3xM10  3xM10  3xM10  3xM10  3xM10  3xM10  3xM10  3xM10  3xM12  3xM12
 H mm  14  14  15  17  15  14  15  14  18  17
 Wedge stroke
 K mm 		 12  12  12  12  15  15  15  15  18.5  18.5
 L mm  2.5  2.5  2.5  2.5  2.5  2.5  2.5  2.5  2.5  2.5
 M max. mm  26  26  37  37  46  46  56  56  66  66
 M1H7 mm  32  32  37  37  46  46  56  56  66  66
 N mm  38  38  48  48  58  58  68  68  80  80
 O min.  -1  11  5  13  6  16  6  16  7.5  16.5
 O max.  11  23  17  25  21  31  21  31  26  35
 P mm  12  12  14  14  16  16  16  16  15  15
 Q mm  M34x1.5  M34x1.5  M44x1.5  M44x1.5  M54x1.5  M54x1.5  M65x1.5  M65x1.5  M74x1.5  M74x1.5
 T mm  80  84  84  90  98  106  98  106  103  110
 U mm  M8  M8  M6  M6  M8  M8  M8  M8  M12  M12
 a min.  10.8  10.8  16.8  16.8  24  24  29  29  35  35
 a max.  14  14  20  20  28  28  33  33  40  40
 b min.  3  3  0  0  0  0  0  0  8.5  8.5
 b max.  23  23  26  26  22  22  24.5  24.5  32.5  32.5
 c mm  15  15  2x12  2x12  2x15  2x15  2x15  2x15  19  19
 d mm  41  41  50  50  52  52  54.5  54.5  60  60
 e mm  24  24  25  25  32  32  32  32  40  40
 fH7-0.025 mm  10  10  10  10  12  12  12  12  17  17
 g mm  50  50  68  68  76  76  76  76  84  84
 h  M5x8  M5x8  M5x8  M5x8  M6x10  M6x10  M6x10  M6x10  M6x10  M6x10
 α  0°  0°  22° 30‘  22° 30‘  20°  20°  20°  20°  20°  20°
 Max. swing
 top jaws mm 		 113  113  180  180  195  195  210  210  250  250
 Maximum draw
 bar pull kN 		 18  18  25  25  35  35  40  40  48  48
 Max.total clamping
 force kN 		 48  48  70  70  86  86  95  95  110  110
 Max. admissible
 speed min-1 		 8500  8500  8000  8000  8000  8000  7000  7000  6500  6500
 Moment of
 inertia J kgm2 		 0.007  0.007  0.022  0.022  0.0415  0.0415  0.057  0.057  0.1  0.1
 Weight without
 jaws approx. kg 		 5  5  9  9  12  12  15  15  20  20
 Actuating
  cylinders
  (recommended) 		 OVS-85 /
 SZS-37/70 		 OVS-85 /
 SZS-37/70 		 OVS-105 /
 SZS-37/70 		 OVS-105 /
 SZS-37/70 		 OVS-105 /
 SZS-46/103 		 OVS-105 /
 SZS-46/103 		 OVS-105 /
 SZS-52/130 		 OVS-105 /
 SZS-52/130 		 OVS-130 /
 SZS-67/150 		 OVS-130 /
 SZS-67/150
1)  ISO 702-1 (DIN 55026) only (DIN 55021 on request)



KFD-HS, 3-jaw, serration 90°


C15
3-jaw power chuck KFD-HS, with tightening thread. serration 90°
Cylindrical centre mount, connection dimensions in acc. with DIN 6353 / short taper mount (KK) for ISO 702-1 (DIN 55026/55021)
 Item No.  161725▲  144260  143726▲  142691  144261▲  143748▲  144262▲  143749▲  144263▲  143750  143751
 Size  250  250  250  250  315  315  315  315  400  400  400
 Number of jaws  3  3  3  3  3  3  3  3  3  3  3
 A mm  250  250  250  250  315  315  315  315  400  400  400
 Jaw travel B mm  6.2  6.2  6.2  6.2  6.2  6.2  6.2  6.2  7.5  7.5  7.5
 C mm  128  128  130  130  128  130  139  143  156  156  156
 Mount D  ZA 170  ZA 220  KK 6  KK 8  ZA 220  KK 8  ZA 300  KK 11  ZA 380  KK 11  KK 15
 E mm  6  6  15  19  6  19  6  21  6  18  21
 F mm  133.4  171.4  133.4  171.4  171.4  171.4  235  235  330.2  235  330.2
 G  3xM12  3xM16  3xM12  3xM16  3xM16  3xM16  3xM20  3xM20  3xM24  3xM20  3xM24
 H mm  16  24  18  24  24  24  30  30  30  30  30
 Wedge stroke
 K mm 		 23  23  23  23  23  23  23  23  28  28  28
 L mm  2.5  2.5  2.5  2.5  2.5  2.5  2.5  2.5  3.5  3.5  3.5
 M max. mm  66  86  66  86  86  86  108  108  165  126  165
 M1H7 mm  94  94  94  94  94  94  115  115  172  172  172
 N mm  110  99  80  99  99  99  126  126  180  142  180
 O min.  0  -6  2  2  -6  2  -9  1  -12  0  -6
 O max.  23  17  25  25  17  25  14  24  16  28  22
 P mm  19  25  25  25  25  25  25  25  35  35  35
 Q mm  M74x1.5  M94x1.5  M74x1.5  M94x1.5  M94x1.5  M94x1.5  M120x1.5  M120x1.5  M172x3  M132x1.5  M172x3
 T mm  124  124  132  132  124  132  135  145  153  159  159
 U mm  M12  M12  M12  M12  M16  M16  M16  M16  M20  M20  M20
 W mm  74  74  74  74  74  74  85  85  88  88  88
 a min.  43.8  43.8  43.8  43.8  43.8  43.8  54.8  54.8  80.5  80.5  80.5
 a max.  50  50  50  50  50  50  61  61  88  88  88
 b min.  6  6  6  6  10.5  10.5  10.5  10.5  14.5  14.5  14.5
 b max.  47.5  47.5  47.5  47.5  72  72  61  61  66.5  66.5  66.5
 c mm  19  19  19  19  25  25  25  25  31  31  31
 d mm  75  75  75  75  107.5  107.5  96.5  96.5  112  112  112
 e mm  50  50  50  50  50  50  50  50  60  60  60
 fH7-0.025 mm  17  17  17  17  21  21  21  21  25.5  25.5  25.5
 g mm  108  108  108  108  108  108  136  136  190  190  190
 h  M6x10  M6x10  M6x10  M6x10  M6x10  M6x10  M8x12  M8x12  M8x12  M8x12  M8x12
 α  15°  0°  15°  0°  0°  0°  0°  0°  15°  15°  15°
 Max. swing
 top jaws mm 		 305  305  305  305  380  380  380  380  520  520  520
 Maximum draw
 bar pull kN 		 65  65  65  65  80  80  80  80  110  110  110
 Max. total
 clamping force kN 		 150  150  150  150  180  180  180  180  250  250  250
 Max. admissible
 speed min-1 		 5000  5000  5000  5000  4200  4200  4200  4200  3150  3150  3150
 Moment of
 inertia J kgm2 		 0.35  0.35  0.35  0.35  0.74  0.74  0.74  0.74  2.4  2.4  2.4
 Weight without
 jaws approx. kg 		 40  40  40  40  56  56  56  56  120  120  120
 Actuating
  cylinders
  (recommended) 		 OVS-150 /
 SZS-67/150 		 OVS-150 /
 SZS-86/200 		 OVS-150 /
 SZS-67/150 		 OVS-200 /
 SZS-86/200 		 OVS-200 /
 SZS-86/200 		 OVS-200 /
 SZS-86/200 		 OVS-200 /
 SZS-110/250 		 OVS-200 /
 SZS-110/250 		 OVS-200 / -
 		  OVS-200 /
 SZS-127/325 		OVS-200/-
1)  ISO 702-1 (DIN 55026) only (DIN 55021 on request)

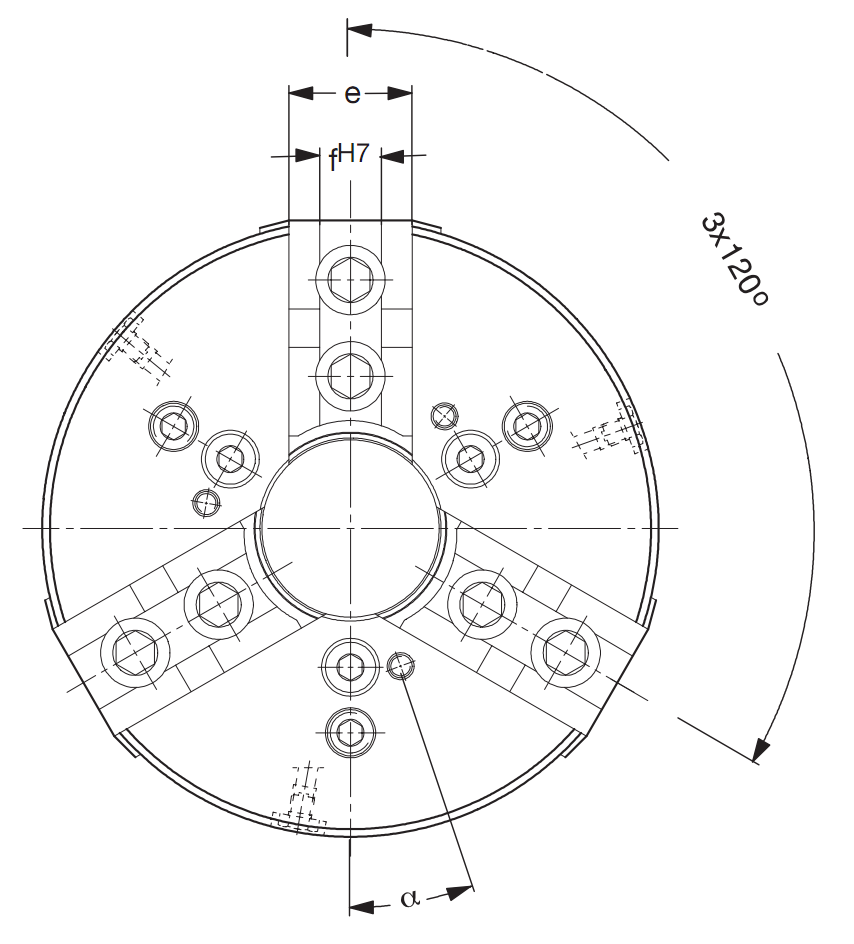

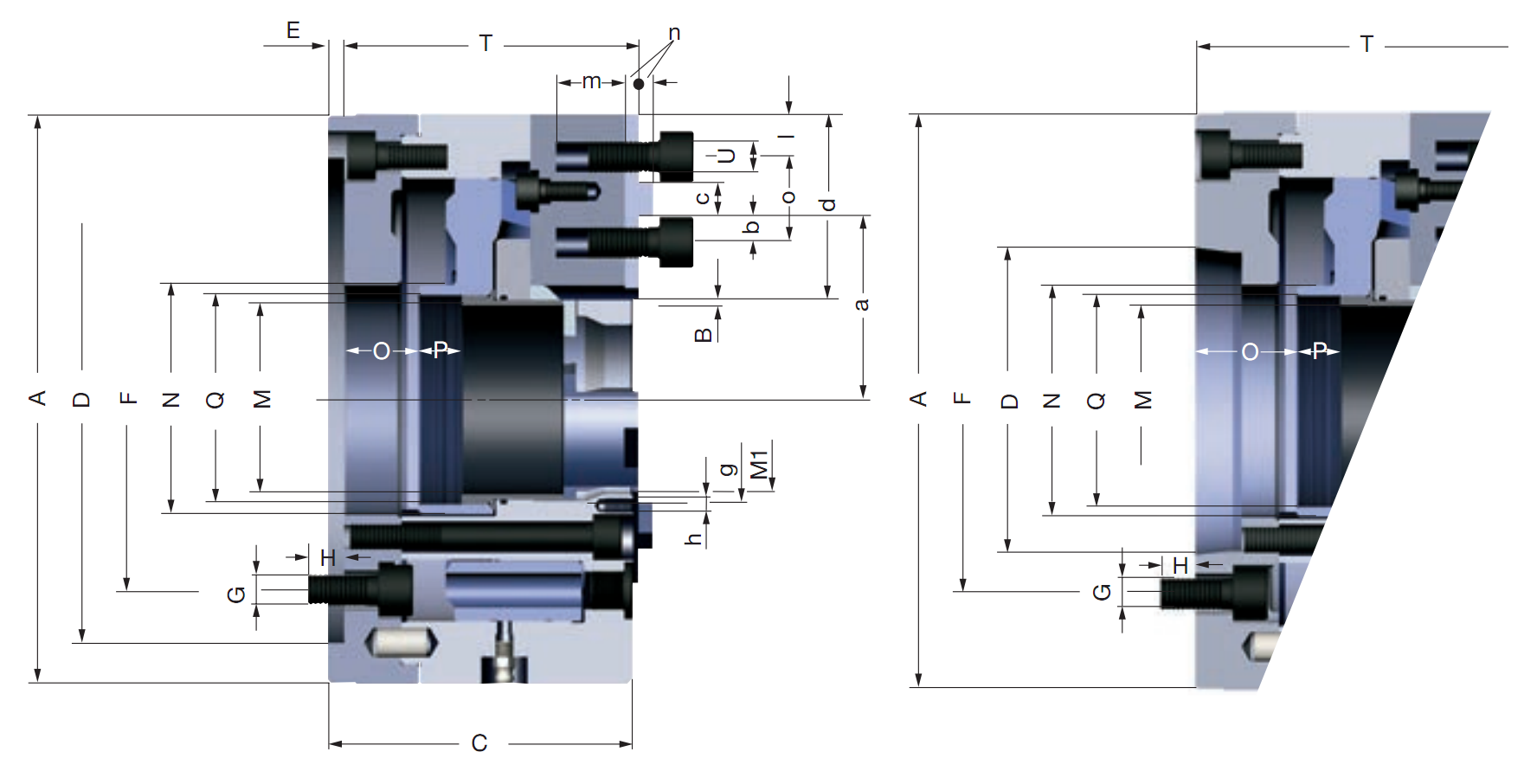

KFD-HS, 3-jaw, tongue and groove


C15
3-jaw power chuck KFD-HS, with tightening thread, with tongue and groove
Cylindrical centre mount, connection dimensions in acc. with DIN 6353 / short taper mount (KK) for ISO 702-1 (DIN 55026/55021)
 Item No.  149846  149543  151532▲  156580▲  153182  157768  154239▲  155099
 Size  110  110  140  140  160  160  200  200
 Number of jaws  3  3  3  3  3  3  3  3
 A mm  110  110  140  140  160  160  200  200
 Jaw travel B mm  3.2  3.2  3.2  3.2  4  4  5  5
 C mm  80  86  88  92  102  108  107  112
 Mount D  ZA 60  KK 4 1)  ZA 120  KK 5  ZA 140  KK 5  ZA 170  KK 6
 E mm  6  13  6  16  6  15  6  16
 F mm  82.6  82.6  104.8  104.8  104.8  104.8  133.4  133.4
 G  3xM10  3xM10  3xM10  3xM10  3xM10  3xM10  3xM12  3xM12
 H mm  14  14  15  17  15  14  18  17
 Wedge stroke
 K mm 		 12  12  12  12  15  15  18.5  18.5
 M max. mm  26  26  37  37  46  46  66  66
 M1H7 mm  32  32  37  37  46  46  66  66
 N mm  38  38  48  48  58  58  80  80
 O min.  -1  11  5  13  6  16  7.5  16.5
 O max.  11  23  17  25  21  31  26  35
 P mm  12  12  14  14  16  16  15  15
 Q mm  M34x1.5  M34x1.5  M44x1.5  M44x1.5  M54x1.5  M54x1.5  M74x1.5  M74x1.5
 T mm  78  80  84  90  98  106  103  110
 U mm  M8  M8  M12  M12  M12  M12  M12  M12
 a min.  31.8  31.8  45.3  45.3  43  43  59  59
 a max.  35  35  48.5  48.5  47  47  64  64
 c mm  10  10  13  13  10  10  12  12
 d mm  30  30  50  50  56  56  65  65
 e mm  24  24  25  25  32  32  40  40
 fH7-0.025 mm  10  10  8  8  16  16  16  16
 g mm  50  50  68  68  76  76  84  84
 h  M5x8  M5x8  M5x8  M5x8  M6x10  M6x10  M6x10  M6x10
 l mm  6.5  6.5  29  29  15.5  15.5  15  15
 m mm  11  11  19  19  18  18  20  20
 n mm  3  3  3  3  5  5  5  5
 α  0°  0°  22° 30‘  22° 30‘  20°  20°  20°  20°
 Max. swing
 top jaws mm 		 113  113  180  180  170  170  210  210
 Maximum draw
 bar pull kN 		 18  18  25  25  35  35  48  48
 Max. total
 clamping force kN 		 48  48  70  70  86  86  110  110
 Max. admissible
 speed min-1 		 8500  8500  8000  8000  8000  8000  6500  6500
 Moment of
 inertia J kgm2 		 0.007  0.007  0.022  0.022  0.0415  0.0415  0.1  0.1
 Weight without
 jaws approx. kg 		 5  5  9  9  12  12  20  20
 Actuating
  cylinders
  (recommended) 		 OVS-85 /
 SZS-37/70 		 OVS-85 /
 SZS-37/70 		 OVS-105 /
 SZS-37/70 		 OVS-105 /
 SZS-37/70 		 OVS-105 /
 SZS-46/103 		 OVS-105 /
 SZS-46/103 		 OVS-130 /
 SZS-67/150 		 OVS-130 /
 SZS-67/150
*  ISO 702-1 (DIN 55026) only (DIN 55021 on request)

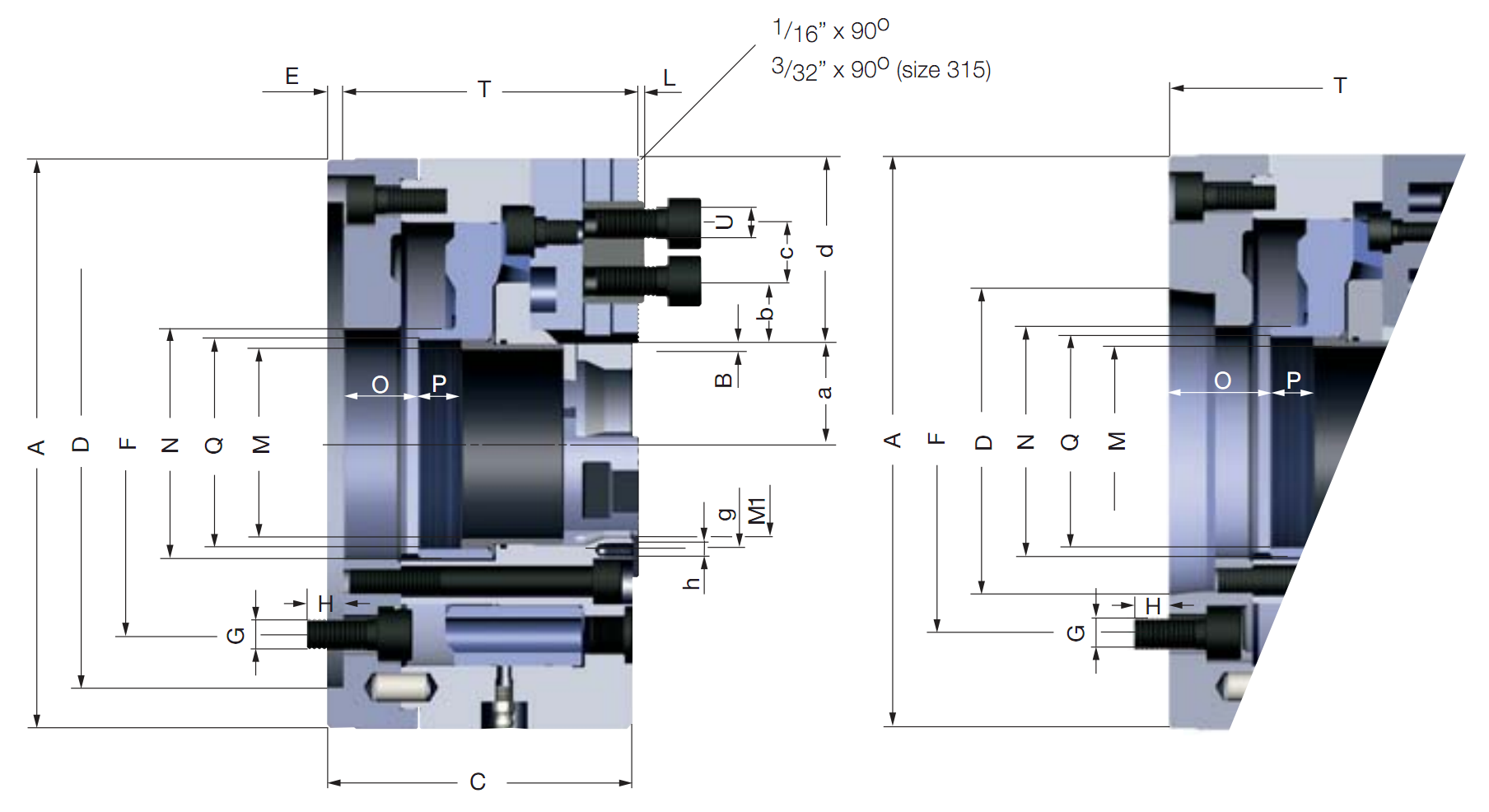

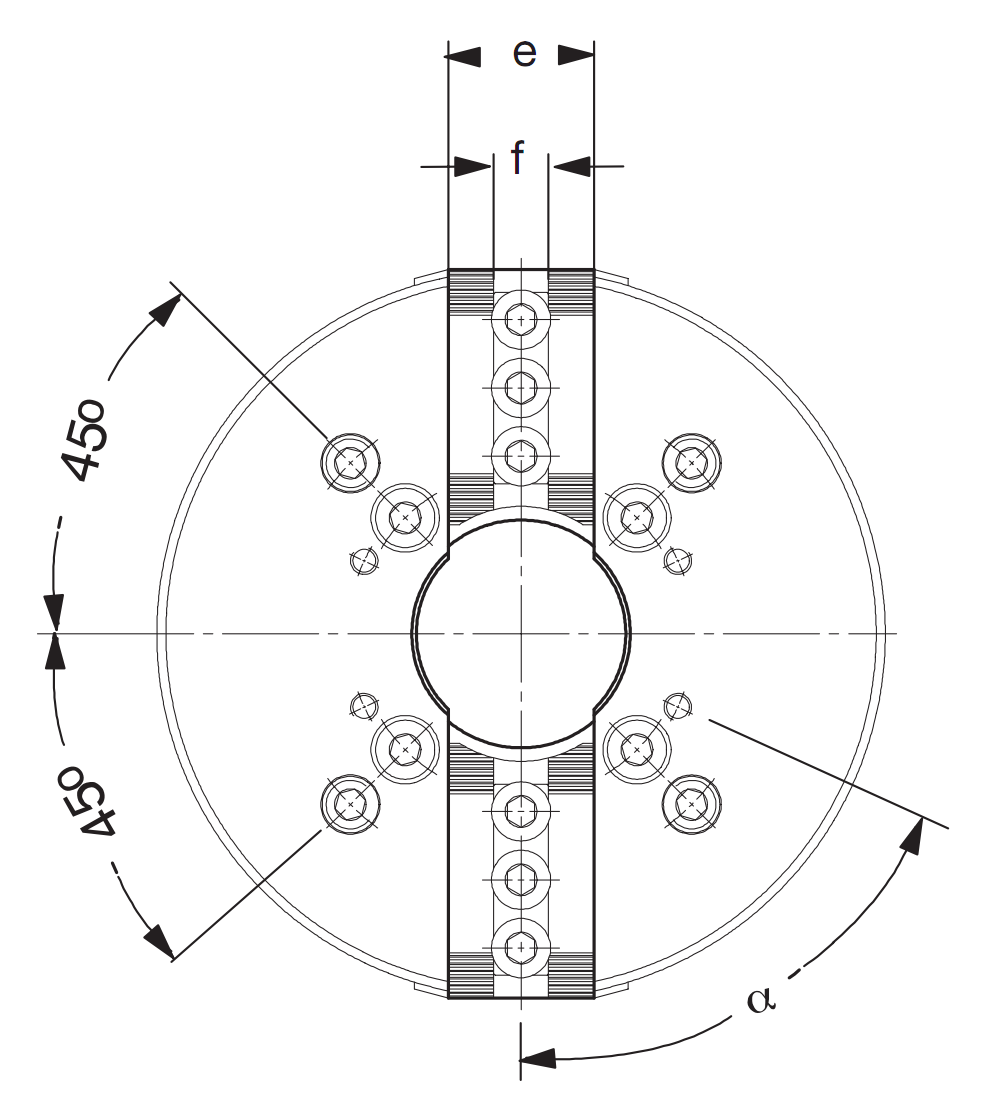

KFD-HS, 2-jaw, serration 90°


C15
2-jaw power chuck KFD-HS, with tightening thread, serration 90°
Cylindrical centre mount, connection dimensions in acc. with DIN 6353 / short taper mount (KK) for ISO 702-1 (DIN 55026/55021)
 Item No.  147281▲  147282▲  147285  147286  148036  148023  148031  162995
 Size  160  160  200  200  250  250  250  315
 Number of jaws  2  2  2  2  2  2  2  2
 A mm  160  160  200  200  250  250  250  315
 Jaw travel B mm  4  4  5  5  6.2  6.2  6.2  6.25
 C mm  102  108  107  112  128  132  132  139
 Mount D  ZA 140  KK 5  ZA 170  KK 6  ZA 220  KK 6  KK 8  ZA 300
 E mm  6  15  6  16  6  15  19  6
 F mm  104.8  104.8  133.4  133.4  171.4  133.4  171.4  235
 G  4xM10  4xM10  4xM12  4xM12  4xM16  4xM12  4xM16  4xM20
 H mm  15  14  18  17  24  18  24  30
 Wedge stroke
 K mm 		 15  15  18.5  18.5  23  23  23  23
 L mm  2.5  2.5  2.5  2.5  2.5  2.5  2.5  3.5
 M max. mm  46  46  66  66  86  66  86  108
 M1H7 mm  46  46  66  66  94  94  94  115
 N mm  58  58  80  80  99  80  99  126
 O min.  6  16  7.5  16.5  -6  2  2  -9
 O max.  21  31  26  35  17  25  25  14
 P mm  16  16  15  15  25  25  25  25
 Q mm  M54x1.5  M54x1.5  M74x1.5  M74x1.5  M94x1.5  M74x1.5  M94x1.5  M120x1.5
 T mm  98  106  103  110  124  130  130  135
 U mm  M8  M8  M 12  M12  M12  M12  M12  M16
 W mm  -  -  -  -  -  74  74  85
 a min.  24  24  35  35  43.8  43.8  43.8  54.8
 a max.  28  28  40  40  50  50  50  61
 b min.  0  0  8.5  8.5  6  6  6  10.5
 b max.  22  22  32.5  32.5  47.5  47.5  47.5  61
 c mm  2x15  2x15  19  19  19  19  19  25
 d mm  52  52  60  60  75  75  75  96.5
 e mm  32  32  40  40  50  50  50  50
 fH7-0.025 mm  12  12  17  17  17  17  17  21
 g mm  76  76  84  84  108  108  108  136
 h  M6x10  M6x10  M6x10  M6x10  M6x10  M6x10  M6x10  M8x12
 α  40°  40°  60°  60°  60°  60°  60°  60°
 Max. swing
 top jaws mm 		 170  170  250  250  305  305  305  380
 Maximum draw
 bar pull kN 		 20  20  30  30  42  42  42  55
 Max. total
 clamping force kN 		 45  45  66  66  94  94  94  120
 Max. admissible
 speed min-1 		 8000  8000  6500  6500  5000  5000  5000  4200
 Moment of
 inertia J kgm2 		 0.0415  0.0415  0.1  0.1  0.35  0.35  0.35  0.62
 Weight without
 jaws approx. kg 		 12  12  20  20  40  40  40  60
 Actuating
  cylinders
  (recommended) 		 OVS-105 /
 SZS-46/103 		 OVS-105 /
 SZS-46/103 		 OVS-130 /
 SZS-67/150 		 OVS-130 /
 SZS-67/150 		 OVS-150 /
 SZS-67/150 		 OVS-150 /
 SZS-67/150 		 OVS-150 /
 SZS-86/200 		 OVS-200 /
 SZS-110/250
Other sizes on request



Jaws KFD-HS



C21
Reversible top jaws, hardened, serration 90° - material: 16MnCr5
 Chuck Size  2-jaw set  3-jaw set  Jaw length mm  Jaw height mm  Jaw width mm  Serration
 110  -  149352  45  32  26  1/16“x 90°
 140  046545  046544  56  37.5  26  1/16“x 90°
 160/175  045796  046404  56  37.5  26  1/16‘‘x 90°
 160/175  -  351320  51.5  26  26  1/16“x 90°
 200/250  118521  118522  75  49  36  1/16“x 90°
 315  046435  046414  103.5  58  50  1/16‘‘x 90°
 400  046447  037531  135  65  68  3/32“x 90°
Additionally or later applied, hardened stepped jaws must be ground out in the chuck.



C21
Soft top jaws, can be hardened serration 90° - material: 16MnCr5
 Chuck Size  2-jaw set  3-jaw set  Jaw length mm  Jaw height mm  Jaw width mm  Serration
 110  -  149353  45  38  26.5  1/16“x 90°
 140  045794  046402  53  30  22.5  1/16“x 90°
 160/175  045795  046403  55  38  26.5  1/16‘‘x 90°
 200  133147  133152  66.7  53  36.5  1/16“x 90°
 250  133148  133153  75  53  36.5  1/16“x 90°
 315  133149  133154  95  54.5  45  1/16‘‘x 90°
 400  133151  133156  130  80  50  3/32“x 90°



C21

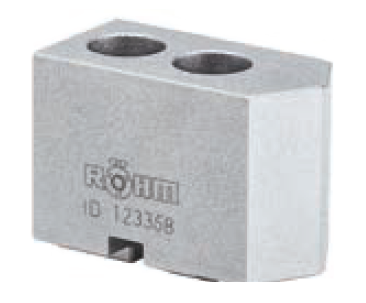

Soft top jaws, 3-jaw set, can be hardened tongue and groove, 120° bevelled , material: 16MnCr5
 Chuck Size  3-jaw set  Jaw length mm  Jaw height mm  Jaw width mm
 110  144082  53  30  22.5
 140  123355  58  38  26.5
 160  123358  72.7  53  36.5
 200  123430  90.3  53  36.5



C21
Claw-type jaws, 1 piece, hardened, serration 90° - width of the groove 10
 Item no.  Chuck Size  Jaw length mm  Jaw height mm  Claw length mm  Serration
 149920  110  42  27  37.1  1/16“x 90°
 149921  110  42  27  23.4  1/16“x 90°
 149922  110  47  27  17.7  1/16‘‘x 90°



C21
Claw-type jaws, 1 piece, hardened, serration 90° - width of the groove 10
 Item no.  Chuck Size  Jaw length mm  Jaw height mm  Claw length mm  Serration
 147259  140  50  27  41  1/16“x 90°
 147261  140  44  27  22  1/16“x 90°



C21
Claw-type jaws, 1 piece, hardened, serration 90° - width of the groove 12
 Item no.  Chuck Size  Jaw length mm  Jaw height mm  Claw length mm  Serration
 144320  160/175  66  38  52  1/16“x 90°
 144321  160/175  56  38  34  1/16“x 90°
 144322  160/175  66  38  25  1/16“x 90°



C21
Claw-type jaws, 1 piece, hardened, serration 90° - width of the groove 17
 Item no.  Chuck Size  Jaw length mm  Jaw height mm  Claw length mm  Serration
 137031  200/250  67  45  53  1/16“x 90°
 137032  200/250  65  45  46  1/16“x 90°
 137033  200/250  55  45  39  1/16“x 90°
 137034  200/250  50  45  31  1/16“x 90°
 137035  200/250  55  45  27  1/16“x 90°
 137036  200/250  65  45  19  1/16“x 90°
 137037  200/250  65  45  26  1/16“x 90°
 137038  200/250  55  45  24  1/16“x 90°
 137039  200/250  55  45  40  1/16“x 90°



C21
Claw-type jaws, 1 piece, hardened, serration 90° - width of the groove 21
 Item no.  Chuck Size  Jaw length mm  Jaw height mm  Claw length mm  Serration
 137041  250/315  95  50  80  1/16“x 90°
 137042  250/315  75  50  60  1/16“x 90°
 137043  250/315  60  50  43  1/16“x 90°
 137044  250/315  70  50  37  1/16“x 90°
 137045  250/315  95  50  25  1/16“x 90°
 137046  250/315  80  50  30  1/16“x 90°



C21
Claw-type jaws, 1 piece, hardened, serration 90° - width of the groove 25.5
 Item no.  Chuck Size  Jaw length mm  Jaw height mm  Claw length mm  Serration
 137051  400  130  65  113  3/32“x 90°
 137052  400  90  65  67  3/32“x 90°
 137053  400  100  65  45  3/32“x 90°
 137054  400  130  65  33  3/32“x 90°



We reserve the right to make technical changes.

Copyright ©      GP SYSTEM (SINGAPORE) PTE LTD     All Rights Reserved.
No.51 Bukit Batok Crescent    #04-05 Unity Centre    Singapore 658077     Tel: (65) 68612663     Fax: (65) 68613500     Email: enquiry@gpsystem.com
